EXUPAN-F
Description générale

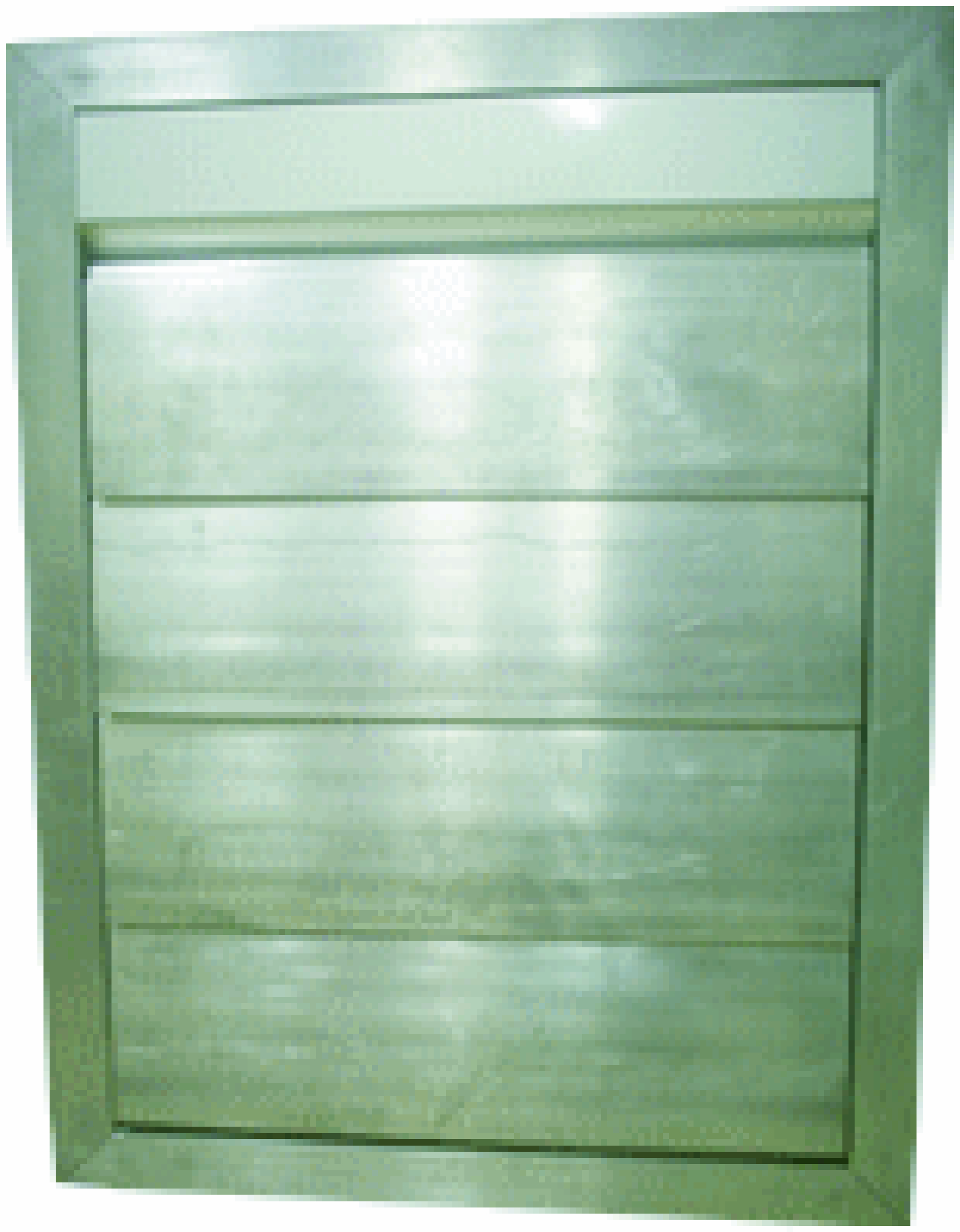

L’Exupan‑F est un DENFC performant et certifié destiné à l’évacuation naturelle de fumées et de chaleur sur tout type de façade. Il est fabriqué en aluminium extrudé avec des lames standard ou isolées, équipé d’un mécanisme pneumatique ou mécanique, et peut être monté sur précadre ou fixé par cornières ou équerres. Il assure sécurité, fiabilité et performances aérauliques optimales, répond aux normes NF EN 12101‑2 et NFS 61 937, et s’adapte aux dimensions spécifiques des chantiers pour offrir une solution sur mesure.
Principes de fonctionnement
En cas de déclenchement (via commande à distance, thermofusible ou centrale incendie), les lames du dispositif s’ouvrent automatiquement pour permettre l’extraction des fumées. Le système peut être piloté mécaniquement (par treuil) ou pneumatiquement avec une pression de service de 10 bars minimum.
La fermeture est assurée manuellement ou automatiquement selon le système retenu.
La fermeture est assurée manuellement ou automatiquement selon le système retenu.
Caractéristiques générales
Le EXUPAN-F est un dispositif d’évacuation naturelle de fumées et de chaleur (DENFC), destiné à favoriser l’extraction des fumées chaudes et gaz de combustion en cas d’incendie, tout en améliorant l’aération naturelle des bâtiments. Conçu pour un montage en façade, ce système est composé d’un ensemble de lames mobiles en aluminium extrudé, commandées par un mécanisme pneumatique ou mécanique selon les besoins du chantier. L’ensemble est livré prémonté en usine avec son mécanisme intégré, pour garantir une installation rapide, fiable et conforme à la réglementation. Le remplissage peut être standard ou isolé thermiquement, selon les performances attendues. Des accessoires complémentaires (déclencheur thermique, contact de position, précadre…) sont disponibles en option.
Caractéristiques techniques
Mécanisme : au choix – Pneumatique (vérin 2L, pression mini 10 bars, raccord Ø4×6 mm) – Mécanique (commande par treuil manuel) Remplissage des lames : – Aluminium simple – Aluminium isolé thermiquement (Ug = 1,7 W/m²·K) Options disponibles : – Déclencheur thermique (fusible ou thermofusible – 70°C à 145°C) – Contact de début et fin de course – Précadre à sceller ou à spiter – Finition anodisée ou peinture RAL personnalisée
Dimensions
Le EXUPAN-F est entièrement fabriqué sur mesure selon les paramètres suivants : Largeur (Lpa) : de 400 mm à 2000 mm Hauteur (Hpa) : de 568 mm à 3038 mm Dimensions de réservation (Lr x Hr) : – Lr = Lpa + 90 mm – Hr = Hpa + 90 mm Dimensions hors-tout (Lht x Hht) : – Lht = Lpa + 140 mm – Hht = Hpa + 140 mm Surface utile (Aa) : de 0,14 m² à 6,08 m² selon la configuration Coefficient aéraulique : de 0,60 à 0,66
Normes
Le EXUPAN-F est un dispositif entièrement conforme aux exigences réglementaires françaises et européennes, avec les certifications suivantes : NF EN 12101-2 : Composants de systèmes pour le désenfumage naturel NFS 61-937-1 et NFS 61-937-7 : Dispositifs d’évacuation de fumées normalisés Classe de fiabilité : – Re 1000 pour la version mécanique – Re 10000 pour la version pneumatique Certification NF délivrée par AFNOR CERTIFICATION
Les + produits
– Certifié selon les normes NF EN 12101-2, NFS 61-937-1 et NFS 61-937-7
– Performance aéraulique optimisée (coefficient de 0,60 à 0,66 selon dimensions)
– Installation sur mesure : largeur de 400 à 2000 mm / hauteur de 568 à 3038 mm
– Pose facile avec précadre, cornières ou équerres
– Version isolée disponible pour amélioration thermique (Ug = 1.7 W/m²·K)
– Surface géométrique d’ouverture (SGO) jusqu’à 6,08 m²
– Finition anodisée ou RAL sur demande
– Mécanisme compact intégré (pneumatique ou mécanique)
– Performance aéraulique optimisée (coefficient de 0,60 à 0,66 selon dimensions)
– Installation sur mesure : largeur de 400 à 2000 mm / hauteur de 568 à 3038 mm
– Pose facile avec précadre, cornières ou équerres
– Version isolée disponible pour amélioration thermique (Ug = 1.7 W/m²·K)
– Surface géométrique d’ouverture (SGO) jusqu’à 6,08 m²
– Finition anodisée ou RAL sur demande
– Mécanisme compact intégré (pneumatique ou mécanique)
